Stabru Nachbau

29 Apr

Autor: Night-Fly - Kategorie: Do it Yourself, Geocaching, Terrain 5 - Klettern

Eine Stabru zeichnet sich dadurch aus, dass die leicht und kompakt ist.

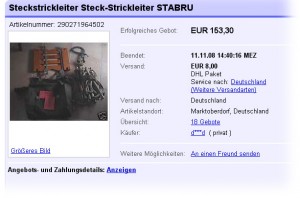

Stabru-Aution bei eBay

Stabru-Aution bei eBay

Für alle die jetzt nicht wissen, was eine Stabru ist, denen sei gesagt, das ist eine Stabstrickleiter mit einem Haken und Überwurfbügel. Die einzellnen Sproßen der Strickleiter werden zu einem Stab oder auch Stange zusammen gesteckt. Oben wird zuletzt der Haken aufgesetzt und man kann mit Hilfe dieser Stange den Haken irgendwo platzieren. Lässt man die Stange nun los, fällt sie aus einander und man hat eine Strickleiter. Der Überwurfbügel am Haken ermöglicht es nach der Benutzung den Haken zu bergen.

Als ich also vor einigen Monaten auf der Suche nach einer eigenen Stabru war und die Teile bei eBay inzwischen weit über 100 € gehandelt werden, war für mich der Zeitpunkt gekommen, mir selbst eine Stabru zu bauen…

Stabru

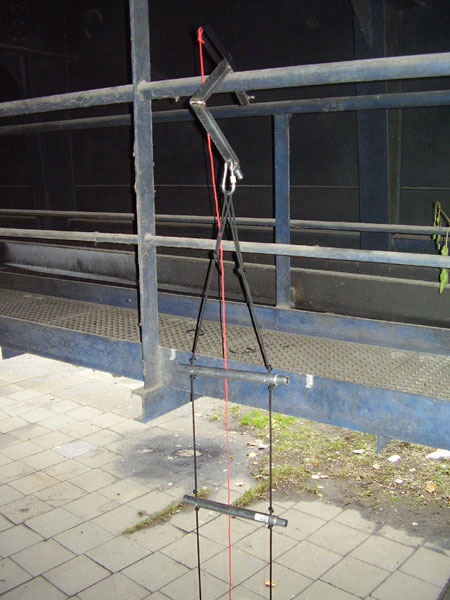

Haken der Stabru mit Überwurfbügel.

Stabru

Stabru

Un nun zu den technische Details meiner „Selfmade Stabru“.
Ich hab 5x1m Alurohr aus dem Baumarkt, mit dem Außendurchmesser von 29,5mm und 2,4mm Wandstärke verwendet.
Dazu noch 2x1m Alurohr welche da halbwegs genau rein passt, für die Verbindungsstücke.

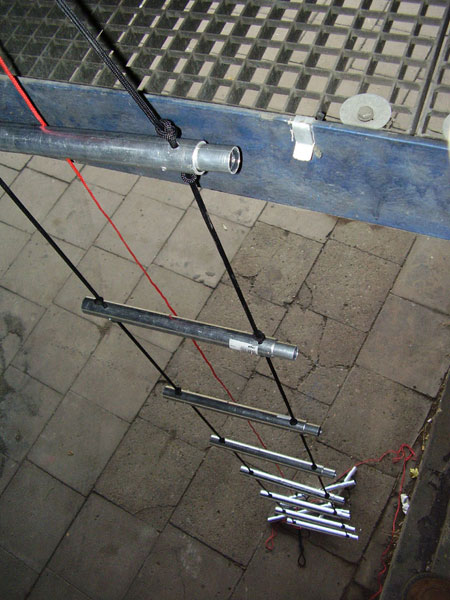

Die 5 Rohre hab ich dann in je 33,2cm Länge geschnitten und so 15 Sprossen zusammen bekommen.
Die zwei anderen, dünneren Rohre hab ich dann auf 15x8cm und 18x4cm geschnitten.
Die 8cm Stücken stehen auf der einen Seite knapp 3cm raus und bilden die Verbindungshülsen.
Beim Einbau der 8 Stücken zu 4cm muss man darauf achten, dass diese mindestens 3cm versenkt sind,
damit die Verbindungsstücken noch passen.
Weiter haben diese kurzen Stücken den Vorteil, dass sie eine Verstärung an der Bohrung darstellen.
Die Rohre sind dann auf 6,8mm (M8 Kernloch) durchbohrt um eine 6mm Reepschnur einziehen zu können.
Quer dazu und im Versatz zu 1cm noch einmal durchbohrt mit 3,5mm für je 2x 3,2mm Popnieten links und rechts… Die Popnieten sorgen dafür, dass nichts verrutscht und sich da keine „Schere“ bilden kann was die Reepschnur wohl noch schonen wird.

Ich hab dann 15m 6mm Reepschnur gekauft und eingezogen. Jetzt hab ich 3 Sprossen über weil meine Reepschnur zu kurz war, bzw. zuviel an den Knoten verloren gegangen ist… ich schätze die Stabru ist jetzt knapp nen Meter kürzer als geplant. Von daher lieber 18m Reepschnur kaufen bei 5m Rohr!

Der Haken selbst ist ebenfalls ein Eigenbau. Das ist ein T-Träger aus 20mm Blechen. Auf Gehrung gesägt und schön verschweißt. Durch die „große Länge“ an Schnittfläsche hab ich dann wohl ein optimum an Schweißfläche.
Der Überwurfbügel ist ein altes Stahlpackband womit Palleten umspand werden. Ist aber etwas weich und ich werde das wohl noch mal ersetzen. Funktioniert aber…
Den Rest kann man denke ich sehen, der Karabiener ist aus dem Baummarkt und hat ne Traklast von 350kg. Hier lässt sich aber sicher auch ein richtiger Kletterkarabiener benutzen.
Als Aufnahme hab ich ne große, kurze Schraube genommen und unten angeschweißt. Passt genau ins Rohr.

Der Bau der Sprossen hat mir etwa 3 Std. Zeit gekosten, dazu kommt dann nochmal das Knoten…
Hab aber alles von Hand gemacht: Sägen, Bohren und Nieten.
Der Haken selbst hat mir auch nochmal ne knappe Std. gekostet: Sägen, Schweißen, Schleifen und Bohren.

An gesamtkosten für Materialkosten hab ich knapp 75 Euro gehabt, abgesehen von meiner Arbeit.

Da ich die original Stabru noch nie selber getestet habe, hab ich auch kein Vergleich. Kann aber sagen, dass mein Teil äußerst Praktisch ist und funktioniert.

Trackback Uri kopieren

http://www.night-fly.com/wp-trackback.php?p=60

Kommentare

Sie finden hier 13 Kommentare zu “Stabru Nachbau”

  1. TEAM: die lilies meinte am 6. Oktober 2009 - 21:53 Uhr

    Jaaa! Genau so ein Teil habe ich gesucht! Was bringt mir eine Strickleiter wenn ich unten steh?!
    Morgen gehts in den Baumarkt.
    Har har!
    DANKE!

    ID 97

  2. Der Bocholter meinte am 1. April 2010 - 12:28 Uhr

    Coole Sache! Was wiegt der ganze Spass denn am Ende?

    Danke für den Tipp!

    Gruß,
    Markus

    ID 311

  3. Night-Fly meinte am 1. April 2010 - 20:24 Uhr

    ich hab eben mal nachgewogen… meine kofferwaage sagt knapp 5kg…
    schätze es sind etwa 4,8kg… incl. tasche!

    ID 312

  4. Bullenherde meinte am 27. April 2010 - 20:32 Uhr

    Sehr cool. ich hab zwar gerade nciht vor, mir eine Stabru zu besorgen, aber mit der Bauanleitung würde selbst ich das wohl hinbekommne. Prima gemacht, Tom!
    Gruß
    Micha

    ID 322

  5. Mike meinte am 25. August 2010 - 12:00 Uhr

    Hallo,

    klasse Idee.
    Habe keine Ahnung von Metallbau. Würde daher den
    Haken durch einen Bekannten fertigen lassen.
    Was denken Sie wie belastbar der Haken wohl ist?

    mfg
    Mike

    ID 369

  6. Night-Fly meinte am 25. August 2010 - 12:17 Uhr

    also ich bin kein metallbauer, die festigkeit hängt aber von der güte des verwendeten stahls und von der qualität der schweißnähte ab…
    mein haken soll jedoch „nur“ das gewicht von einer Person tragen, und das tut er bislang zuverlässig.

    test zur max. belastbarkeit hab ich mit dem haken noch nicht durchgeführt, von daher kann ich dir hierzu keine genauen daten nennen.
    hoffe dir damit etwas geholfen zu haben. am besten fragst du mal nen metallbauer oder schmied, die kennen sich damit besser aus.

    ID 371

  7. Philipp meinte am 16. März 2011 - 22:31 Uhr

    Ich baue seit ungefähr drei Jahren solche Strickleitern in Art einer Stabru nach – den Haken den ich verwende ist Haken aus einem Hochlegierten Werkzeugstahl lasergeschnitten, 8mm Kunststoffseil, Aluminiumsprossen, Aluminium Steckverbindungen, Kletterkarabienern, Stahlseilschlingen usw. Die Knoten der Sprossen liegen im Inneren und sind nicht sichtbar – war bei der Planung irgendwie schöner anzusehen. Innen ist das Seil mit einer Unterlagsscheibe geschützt. Was mir nach der Zeit nun aufgefallen ist – Für verschiedene untergründe/Gegebenheiten braucht man auch einen anderen Haken… Für dieses Problem hab ich nun auch die Lösungen parat. Bei Fragen – Fragen!

    ID 2913

  8. Marco meinte am 28. Juni 2011 - 12:36 Uhr

    Faszinierend einfache und tolle Bauanleitung!
    Wir wollen uns unbedingt eine solche Leiter bauen.

    Was ich allerdings nicht so ganz verstanden habe – was macht man mit den 8 Stücken zu 4cm? Erst ist die Rede von 18x4cm dann nur noch von 8?

    Gibts noch eine Nahaufnahme des Überwurfbügels?

    Danke!!

    ID 3416

  9. LilliF meinte am 25. Juli 2011 - 13:55 Uhr

    Hey Philipp, wenn du solche Strickleitern baust, verkaufst du sie dann auch, und wenn ja hast du mal ein Bild davon, würde mich schon sehr dafür interessieren,
    es gibt immer wieder Gelegenheiten wo die sehr hilfreich ist ..

    Danke Roland von LilliF

    ID 3486

  10. Night-Fly meinte am 9. August 2011 - 12:18 Uhr

    Die 4cm Stücken sind Hülsen in den Rohren und verstärken die Leitersprossen an die Bohrungen für die Seile…
    Aktuell hab ich keine Nahaufnahme vom Bügel zur Hand…

    ID 3517

  11. Geocaching-Treuenbrietzen.de – Die Stabro ist mein :) meinte am 5. Februar 2012 - 19:57 Uhr

    […] blieb eigentlich nur noch der Selbstbau, von LouisCifer hatte ich auch einen passenden Link erhalten nur der Haken gefiel mir nicht wirklich bei weiter Stöbern im Netz fand ich dann auch […]

    ID 4143

  12. FerrariGirlNr1 meinte am 23. Juli 2012 - 13:06 Uhr

    Hallo!
    Nun weiß auch ich endlich, was eine Stabru eigentlich ist. Die Anleitung dazu ist auch direkt sehr verlockend, aber bislang hat mir meine Alu-Teleskopleiter auch immer gut geholfen. Allerdings stellt sich mir auf Anhieb noch eine Frage: Wie krieg ich die denn wieder runter? Oder ist das runterzippeln nicht so schwierig wie ich grade denke?
    Viele Grüße!

    ID 4522

  13. tincal meinte am 21. August 2013 - 11:50 Uhr

    Hallo, das Teil sieht gut aus! Wie groß hast du denn den Sprossenabstand genommen?

    ID 10285
